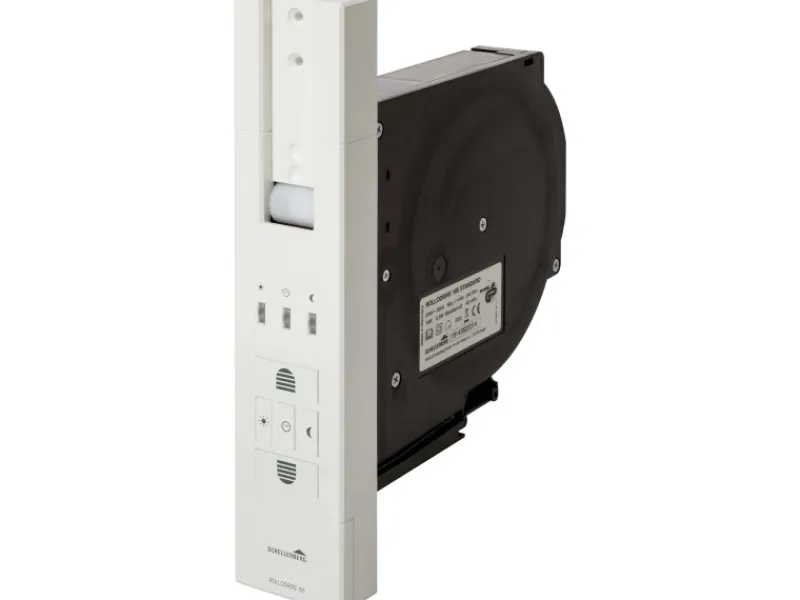

Schellenberg Rollladengurtantrieb RolloDrive 105 Standard

• Motorisierter Einlasswickler

• Für Kunststoff-Rollläden bis 10 m² Fläche

• Zeitautomatik, Sicherheitsabschaltung und optionale Lichtsteuerung

• Rollladensystem Maxi mit 23 mm Gurtbreite, Lochabstand 215 oder 245 mm

• Stromversorgung über Netzkabel, Endlagensicherung bei Stromausfall

Schellenberg Rollladengurtantrieb RolloDrive 105 Standard – Zur Motorisierung von Rollläden mit Einlasswickler

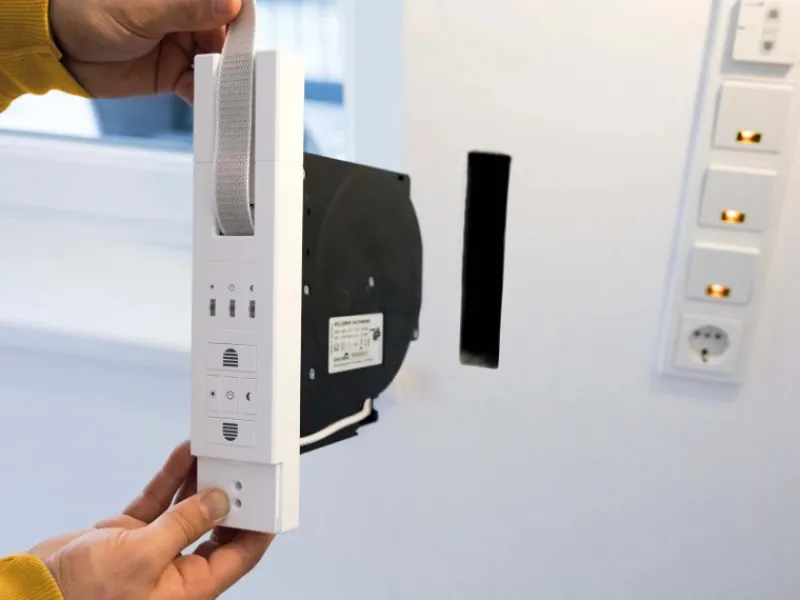

Der Schellenberg RolloDrive 105 Standard ermöglicht die Bedienung eines Rollladens bequem per Knopfdruck oder Zeitautomatik. Der elektrische Gurtwickler ist für Kunststoff-Rollläden bis zu einer Fläche von 10 m² geeignet und kompatibel mit dem Rollladensystem Maxi mit einer Gurtbreite von 23 mm. Er ersetzt einen vorhandenen mechanischen Einlasswickler vollständig. Der RolloDrive 105 Standard kann in alle gängigen Mauerkästen mit einer Öffnungshöhe von mindestens 182 mm verbaut werden und hat zwei Lochabstände von 215 mm bzw. 245 mm. Er ist ideal für Mietobjekte geeignet, da für den Einbau das Öffnen des Rollladenkastens nicht notwendig ist.

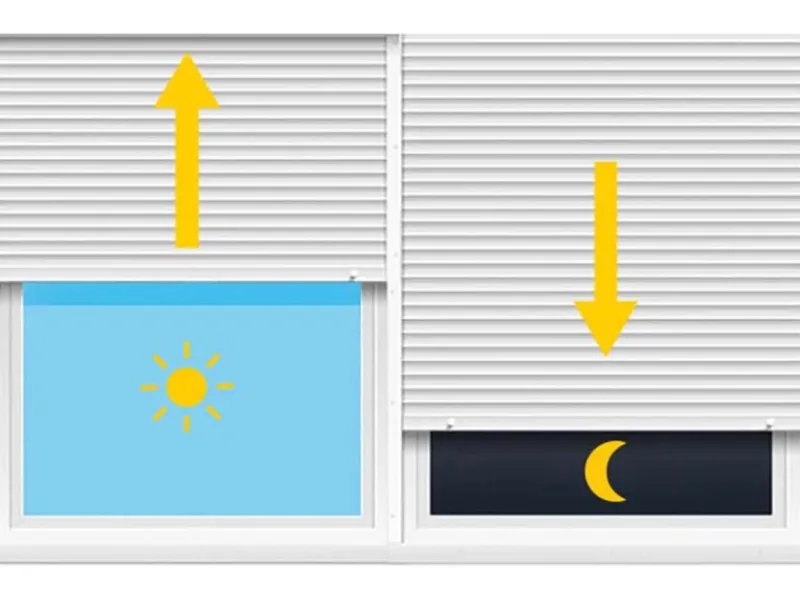

Die integrierte Zeitautomatik macht es möglich, den Rollladen zu gewünschten Uhrzeiten automatisch hoch- oder herunterfahren zu lassen. Dafür ist jeweils eine Auf- bzw. Abfahrt programmierbar. Blockiert der Rollladen oder trifft er auf ein Hindernis, stoppt der elektrische Gurtwickler automatisch. Große Tasten am RolloDrive 105 Standard erleichtern die Bedienung und die Einstellung der Endlagen. Die Stromversorgung erfolgt über ein Netzkabel. Bei Unterbrechung der Stromversorgung, bleiben die gespeicherten Endlagen erhalten.

Als Erweiterung kann der Rollladen mit einem separat erhältlichen Sonnensensor nach Sonnenstand gesteuert werden. Dadurch können Einrichtungsgegenstände und Pflanzen z. B. vor einer zu hohen Sonneneinstrahlung geschützt werden.

Technische Daten:

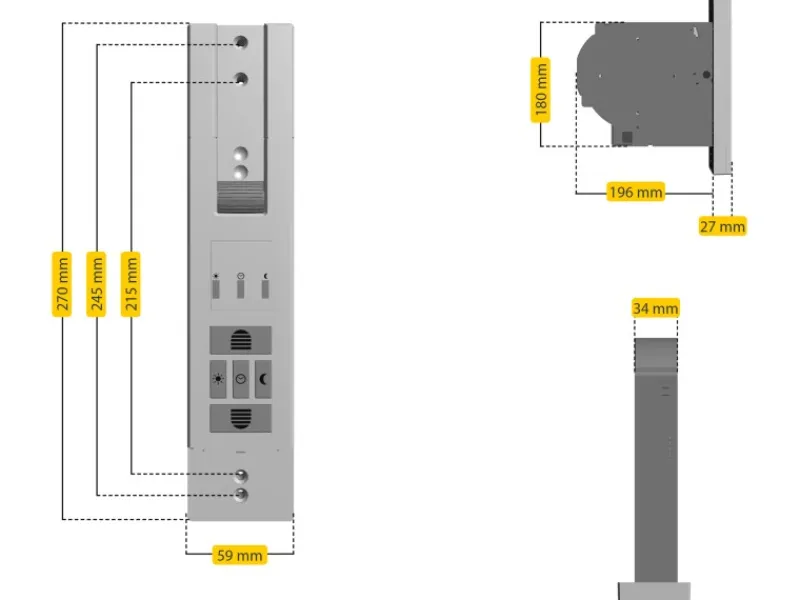

– Maße (B x H x T): 59 x 270 x 27 mm
– Einbaumaße (T x H): 196 x 180 mm
– Lochabstand: 215 mm oder 245 mm
– Rollladensystem: Maxi
– Fläche bei Kunststoff-Rollladen: max. 10 m²
– Fläche bei Aluminium-/Holz-Rollladen: max. 6 m²
– Rollladengewicht Kunststoff: max. 4,5 kg/m²
– Rollladengewicht Aluminium/Holz: max. 10 kg/m²
– Gurtbandbreite: 23 mm
– Gurtlänge bei 23 mm Breite: 15 m bei 1 mm Gurtstärke, 12 m bei 1,3 mm Gurtstärke, 11 m bei 1,5 mm Gurtstärke
– Netzkabellänge: 1,5 m
– Betriebsspannung: 230 V/50 Hz
– Netzanschlussleitung: 2 x 0,75 qmm, H03VVH2-F
– Nennleistung: 70 W
– Leistung Stand-by: 0,5 W
– Drehmoment: 14 Nm
– Drehzahl: max. 24 U/Min.
– Zugkraft/Anfangszugkraft: max. 60 kg
– Kurzzeitbetrieb: 4 Minuten
– Schutzklasse: II
– Schutzart: IP20, nur für trockene Räume
– Anzahl der Schaltzeiten: 2 (Auf und Ab)
– Anzahl Bedientasten: 5
– Anzahl LEDs: 3
– Einstellbereich Sonnenautomatik: 2.000 bis 20.000 Lux

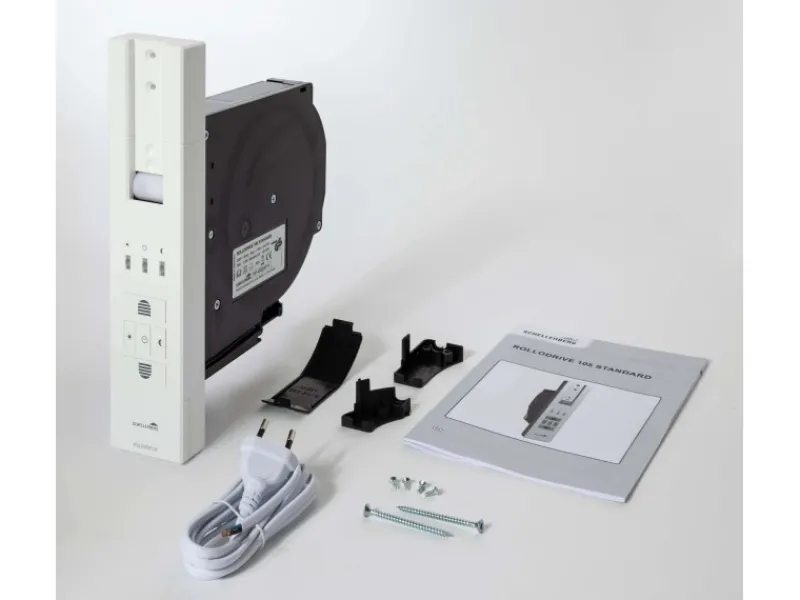

Lieferumfang:
– 1 x RolloDrive 105 Standard
– 1 x 1,5 m Netzkabel
– 1 x Entriegelungsklammer
– 1 x Befestigungsschraube
– 1 x Klemmung Netzleitung
– 4 x Schrauben für Klemmung
– 1 x Abdeckung Gurtschacht
– 1 x Abdeckung Gurtwickler unten
– 1 x Kurzanleitung
– 1 x Montageanleitung
